Beskrivelse av 12-kjerners antennekabel
Aerial Fiber Cable også kalt ASU-kabelen. Aerial Fiber Cable er et lettere og rimeligere alternativ til ADSS-kabelen, det enkle løse rørdesignet gjorde at kabelen med lettere vekt de to FRP-styrken ga den gode mekaniske ytelsen, enkel å installere. Slik at den blir mer og mer populær fra ISP-selskapet, Strength Member: FRP,Fiber~12M Cores:Fiber~12M Cores: ASU Kabel, Kabel MAT Kortvarig: 1,4KN, Maks. klemmotstand (kort sikt): 1000 N/100 mm, Min. bøyeradius (installasjon): 25 ganger kabeldiameteren, min. bøyeradius (drift): 15 ganger kabeldiameteren, installasjonstemperatur: -10 grader ~ +60 grader .

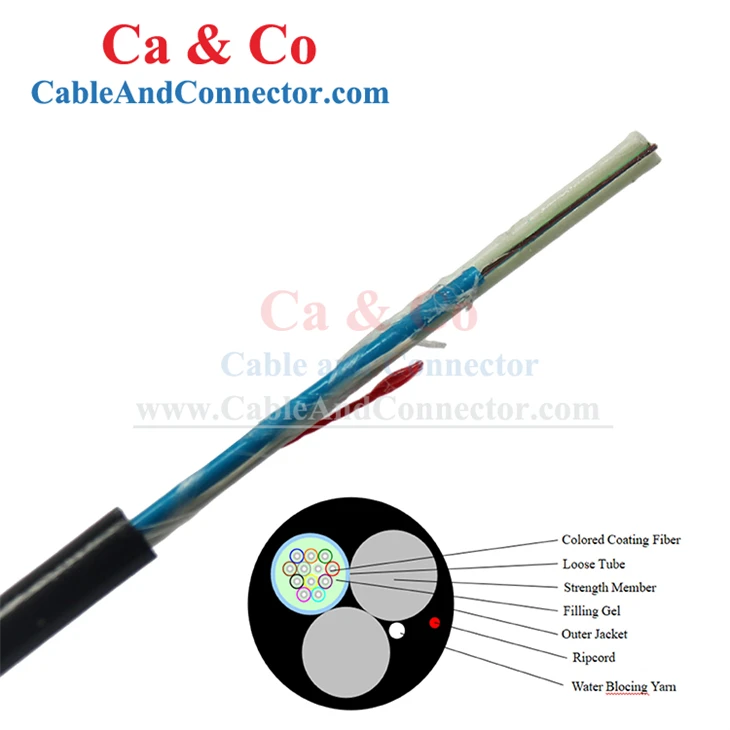

Bilde av 12-kjerners antennekabel
Spesifikasjon
■Mekanisk og miljømessig ytelse
|
Punkt |
Innhold |
Verdi |
|
Maks. knusningsmotstand |
Kortsiktig |
1000 N/100mm |
|
Min. bøyeradius |
Installasjon |
25 ganger kabeldiameteren |
|
Operasjon |
15 ganger kabeldiameteren |
|
|
Temperaturområde |
Operasjon |
-30 grader ~ +70 grader |
|
Installasjon |
-10 grader ~ +60 grader |
|
|
Lagring/transport |
-30 grader ~ +70 grader |
■Hovedtest for mekanisk og miljømessig ytelse
|
Punkt |
Testmetode |
Akseptbetingelse |
|
Strekkstyrke IEC 60794-1-2- E1 |
Belastning: MAT Lengde på kabel: ca 50m Load time>=1 min |
Fiberbelastning Mindre enn eller lik 0,33 %. Tapsendring Mindre enn eller lik 0,1dB@1550nm etter test. Ingen fiberbrudd og ingen skjedeskader. |
|
Knusetest IEC 60794-1-2-E3 |
Load: Short term crush Load time: >= 1min |
Tapsendring Mindre enn eller lik 0,1dB@1550nm etter test. Ingen fiberbrudd og ingen skjedeskader. |
|
Slagtest IEC 60794-1-2-E4 |
Radius: 300 mm Påvirkningspunkter: 3 Tider per poeng: 1 Slagenergi: 10J |
Tapsendring Mindre enn eller lik 0,1dB/km@1550nm. Ingen fiberbrudd og ingen skjedeskader. |
|
Gjentatt Bøying IEC 60794-1-2-E6 |
Bøyeradius: 20 x OD Antall syklus: 10 |
Tapsendring Mindre enn eller lik 0,1dB/km@1550nm. Ingen fiberbrudd og ingen skjedeskader. |
|
Torsjon IEC 60794-1-2- E7 |
Lengde: 1m Vrivinkel: ±90 grader Antall syklus: 10 |
Tapsendring Mindre enn eller lik 0,1dB/km@1550nm. Ingen fiberbrudd og ingen skjedeskader. |
|
Kabelbøy IEC 60794-1-2-E11 |
Dorens diameter: 20 x OD -Antall svinger:10 -Antall sykluser: 5 |
Tapsendring Mindre enn eller lik 0,1dB/km@1550nm. Ingen fiberbrudd og ingen skjedeskader. |
|
Vann Penetrasjon IEC 60794-1-2-F5 |
Vannhøyde: 1m Prøvelengde: 3m Tid: 24t |
Ingen vannlekkasje fra kabelkjernen i motsatt ende. |
|
Temperatur Sykling IEC 60794-1-2-F1 |
Temperatur: -30 grader ~+70 grader Tid for hvert trinn: 12 timer Antall sykluser: 2 |
Tapsendring Mindre enn eller lik 0,1dB/km@1550nm. Ingen fiberbrudd og ingen skjedeskader. |
■Pakking
1 Hver enkelt kabellengde er viklet på et jernstativ-kompositt av tre eller ren tretrommel.
2 Standard trommellengde er 4000m/5000m med ±2%, annen lengde er også tilgjengelig.
3 Minst 3 m av kabelens indre ende bør reserveres for testing.
4 Dekket av plastbufferark.
5 Forseglet med kraftige trelekter.
