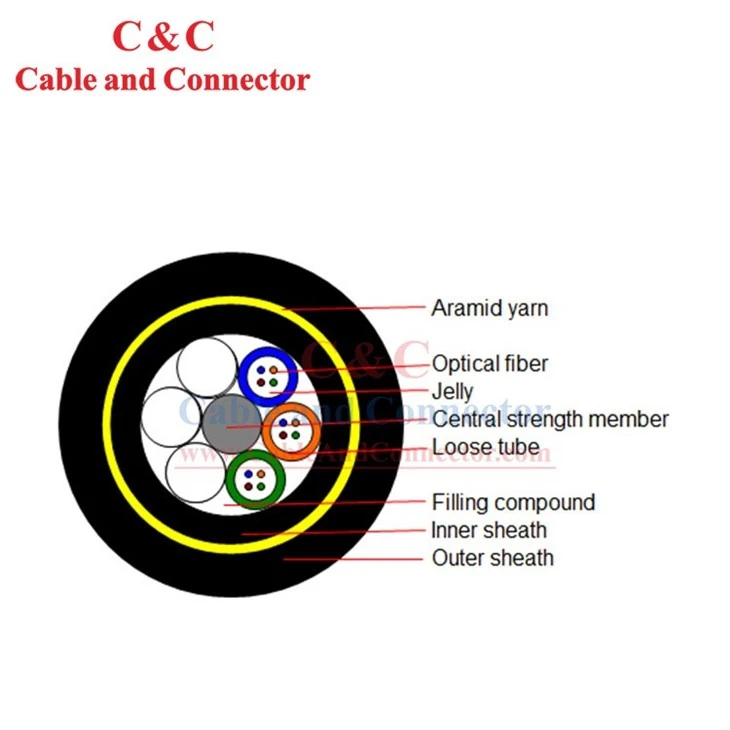

ADSS Kabel, Løs rørkonstruksjon, rør geléfylt, elementer (rør) lagt opp rundt ikke-metallisk sentralstyrkeelement, sammensatt fylt i åpningene til kabelkjernen, PE indre kappe, aramidgarn forsterket og PE ytre kappe. PE ytre kappe brukes for applikasjonen der kabelen er installert på stedet der rompotensialet Mindre enn eller lik 11KV. Den har blitt mye brukt i kraftsystemer og er godt mottatt av brukere med erfaring Med kontinuerlig akkumulering har Zhejiang Cable and Connector Optic Co., Ltd utviklet en rekke modeller og spesifikasjoner, som kan tilpasse seg ulike miljøer og møte brukernes behov . ADSS optisk kabel for denne typen behov.
Fiber fargekode
Fiberfarge i hvert rør starter fra nr. 1 Blå.
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
Blå |
oransje |
Grønn |
brun |
Grå |
Hvit |
rød |
Svart |
Gul |
Lilla |
Rosa |
Aqua |
Kabelstruktur og parameter
|
SN |
Punkt |
Enhet |
Verdi |
|
1 |
span |
m |
200 |
|
2 |
Antall fibre |
telle |
12 |
|
3 |
Antall fibre per rør (maks.) |
telle |
4 |
|
4 |
Antall elementer |
telle |
6 |
|
5 |
Frp |
Diameter |
2.2 |
|
5 |
Kabeldiameter |
mm |
12.8 |
|
6 |
Kabelvekt |
kg/km |
134 |
|
7 |
Maks tillatt driftsspenning |
KN |
10 |
|
8 |
Kortsiktig forelskelse |
N/100mm |
2200 |
Merk: Mekaniske størrelser er nominelle verdier.
Karakteristisk for optisk kabel
|
Mekanisk karakteristikk og testmetode |
|||
|
Strekkstyrke |
MAT, samsvarer med IEC {{0}}E1, mens fibertøyning Mindre enn eller lik 0,33 % |
||
|
Knus |
Samsvar med IEC 794-1-E3 |
||
|
innvirkning |
Samsvar med IEC 794-1-E4 |
||
|
Temperaturkrav |
Operasjon |
- 40 grader ~ +60 grader |
|
|
Installasjon |
- 10 grader ~ +60 grader |
||
|
Lagring/transport |
- 40 grader ~ +60 grader |
||
|
Temperatursykkeltest |
Samsvar med IEC 794-1-F1 |
||
|
Bøyeradius |
Utlastet |
10 ganger ytre diameter |
|
|
Lastet |
20 ganger ytre diameter |
||
Standard samsvar
IEEE P1222, ITU_T G.652, ITU-T G.655, IEC 60794-1, DL/T 788-2001, YD/T 980-2002
Teknisk parameter
I henhold til fiberkjerner, værforhold, installasjonsspenn, linjespenning og så videre.
Designtilstand
|
Prosjekt I |
Prosjekt II |
|
Fiberkjerner |
Fiberkjerner |
|
Installasjonsspenn |
Maks. tillatt spenning |
|
Spenningsgrad |
Spenningsgrad |
|
Maks., Min., Gj.sn. temperatur |
|
|
Maks. vindfart |
|
|
Maks. tykkelsen på isdekket |
|
