Beskrivelse
7/8 "Lavt tapsfôrkabel er en høy - ytelseskabel designet for høy - frekvenssignaloverføring, den er konstruert for å tilby ekstremt lav signal demping og utmerket overføringseffektivitet. Vanligvis har høye {5} -kvalitetsoppgave. Bruksområder som krever høy effekt og lang - avstandsoverføring, for eksempel kringkasting, kommunikasjonsbasestasjoner og satellittoverføring.

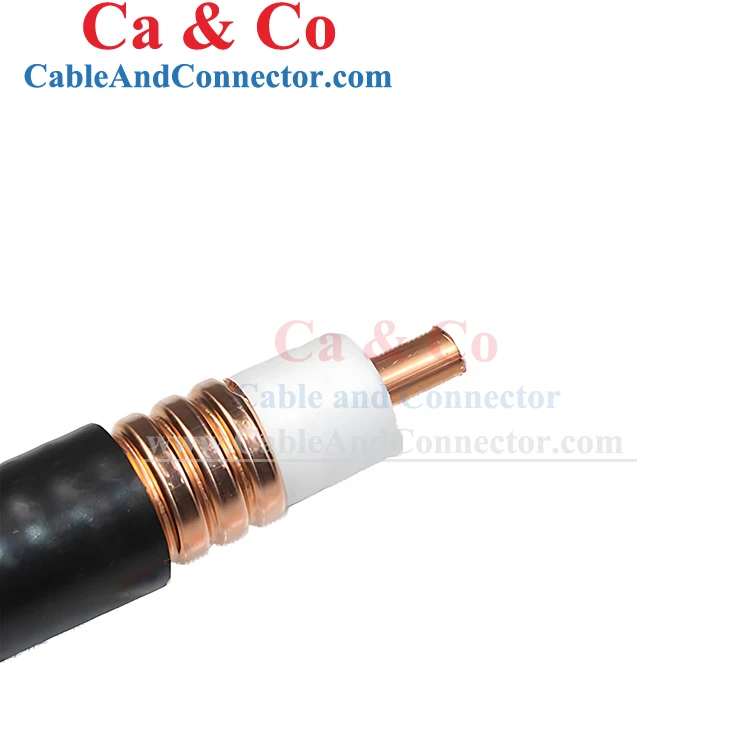

7/8 "Lavt tap Feederkabel, indre leder: 9,45 ± 0,10 mm glatt kobberrør+dielektrisk: 22,80
± 0,30 mm Foamed PE+Ytre leder: 25,20 ± 0,20 mm ring korrugerte kobberrør, jakke: 27,80
± 0,30 PE eller lav røyk halogen - fri brann - retardant pe er valgfritt, pakking: 500m/tretrommel.
Spesifikasjon
|
Punkt |
Spesifikasjon |
|||||
|
Konstruksjon |
||||||
|
Materiale |
Diameter (mm) |
|||||
|
Indre leder |
Glatt kobberrør |
9.30 |
||||
|
Dielektrisk |
Foamed Pe |
22.8 |
||||
|
Ytre leder |
Ring korrugerte kobberrør |
25.4 |
||||
|
Jakke |
PE eller lav røyk halogen - gratis ild - retardant pe |
27.8 |
||||
|
Elektriske og mekaniske egenskaper |
||||||
|
Impedans (ohm) |
50±1 |
|||||
|
Kapasitans (PF/M) |
74 |
|||||
|
Hastighet (%) |
89 |
|||||
|
Peak Power Rating (KW) |
91 |
|||||
|
RF Peak Spenning (KV) |
3.0 |
|||||
|
Isolasjonsmotstand (M ω. KM) |
>5000 |
|||||
|
Kutt - av frekvens (GHz) |
5.0 |
|||||
|
Isolasjonsspenning (KV) |
10 |
|||||
|
Indre leder DC -motstand (ω/km) |
1.4 |
|||||
|
Ytre leder DC -motstand (ω/km) |
1.2 |
|||||
|
Jakke Spark (KV) |
8.0 |
|||||
|
Skjermingseffektivitet (DB) |
>120 |
|||||
|
Min. Enkeltbøyningsradius (mm) |
90 |
|||||
|
Min. Gjentatt bøyningsradius (mm) |
250 |
|||||
|
Antall bøyer |
15 |
|||||
|
Strekkstyrke (kg) |
153 |
|||||
|
Lagringstemp. (Grad) |
-55-+85 |
|||||
|
Installasjonstemp. (Grad) |
-40-+60 |
|||||
|
Driftstemp. (Grad) |
-55-+85 |
|||||
|
VSWR mindre enn eller lik (returtap større enn eller lik DB) |
Hyppighet 0,005-3 GHz 0,8-1,0 GHz 1,7-2,0 GHz 2,0-2,4 GHz |
db |
||||
|
1.15 (23) |
||||||
|
1.10 (26) |
||||||
|
1.10 (26) |
||||||
|
1.10 (26) |
||||||
|
Demping (VSWR1.0, kabel temp.20 grader) og gjennomsnittlig effekt (VSWR1.0, omgivelsestemp.40 grader) |
||||||
|
Frekvens (MHz) |
Demping (DB/ 100M) |
Gjennomsnittlig kraft (KW) |
||||
|
100 |
1.16 |
7.49 |
||||
|
200 |
1.66 |
5.21 |
||||
|
450 |
2.56 |
3.39 |
||||
|
800 |
3.51 |
2.48 |
||||
|
900 |
3.75 |
2.32 |
||||
|
1000 |
3.97 |
2.19 |
||||
|
1500 |
4.99 |
1.74 |
||||
|
1800 |
5.54 |
1.53 |
||||
|
2000 |
5.88 |
1.48 |
||||
|
2200 |
6.21 |
1.42 |
||||
|
2400 |
6.54 |
1.31 |
||||
|
2500 |
6.69 |
1.26 |
||||
|
3000 |
7.45 |
1.17 |
||||
