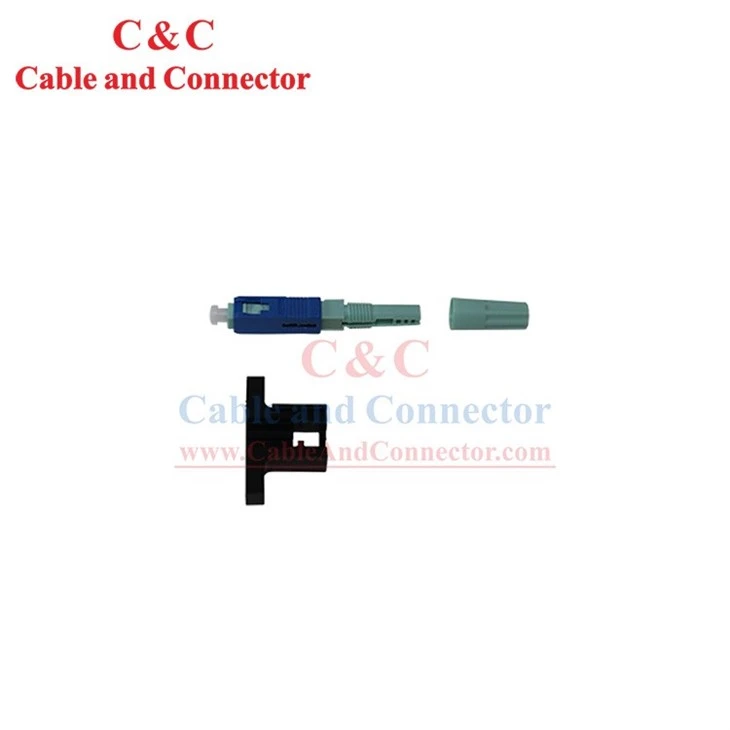

Hurtigkopling for optisk fiber, hurtigkopling av spiraltype, hurtigkopling av optisk fiber, SC/UPC-hurtigkopling med T-stenter (CC-FCWT-SU58, egnet for: 2x3&1,6x2 kabelinnføringstap mindre enn eller lik 0.3dB, retur Tap Større enn eller lik 55dB, SC/UPC Type-kontakt, egnet for FTTH-slippkabel Lengde: 58MM.
Driftsprinsippet og bruksomfanget for størrelse variabel skjæreklemme
|
Plassering av skiver |
A |
B |
C |
D |
E |
|
Avstand mellom skive og klyve |
12,20±0,2 mm |
12,60±0,2 mm |
13±0,2 mm |
13,40±0,2 mm |
13,80±0,2 mm |
|
Anbefalt klyve |
|
Fijikura TC-30 |
Sumitomo FC-6S |
NWC Co.Ltd. OFC-1 |
|
|
Kuttelengde |
29,4 mm |
29,4 mm |
29,4 mm |
29,4 mm |
29,4 mm |
|
Merk: standard for den ekstra skjæreklemmen er på C. |
|||||
Inspeksjonsmetoden for fiberskjæringslengde og justeringsmetoder for den ekstra skjæreklemmen
|
|
Φ0.25 mm ledning som bøyes i et V-spor |
Lengde inspeksjon |
Justeringsmetoder for den ekstra skjæreklemmen |
|
1 |
Ingen bøying eller liten bøyning |
For kort |
Juster til plassering B (øk med {{0}},4 mm lengde) eller plassering A (øk med 0,8 mm lengde) |
|
2 |
Fiberbøyehøyde er nær elleralitt høyere enn V-sporet |
Greit |
Utilpassethet |
|
3 |
Fiberbøyehøyden er nær eller høyere enn pilen |
For lenge |
Juster til plassering D (reduser med {{0}},4 mm lengde) eller plassering E (reduser med 0,8 mm lengde) |
